Cardboard Robot Modèle Robot Car Extension prédécoupée
- Extensions polyvalentes pour la Robot Car
- Construire un chariot élévateur ou un robot peintre
- Approfondir ses connaissances en mécanique et en programmation
- Pour Calliope mini et BBC micro
Grâce au modèle pré-découpé Cardboard Robot : l'extension Robot Car de LOFI ROBOT permet de transformer ...
Plus d'informations sur le produit
2,16 €
Délai de livraison : 4–6 jours ouvrables
676087
Les clients ont également acheté
Cardboard Robot Modèle Robot Car Extension prédécoupée
La conduite se transforme en manutention, en peinture et en expérimentation :
Grâce au modèle pré-découpé Cardboard Robot : l'extension Robot Car de LOFI ROBOT permet de transformer la Robot Car existante en chariot élévateur ou en robot peintre. Cela ouvre de nouvelles possibilités pour associer de manière pratique la mécanique, la servocommande et la programmation.

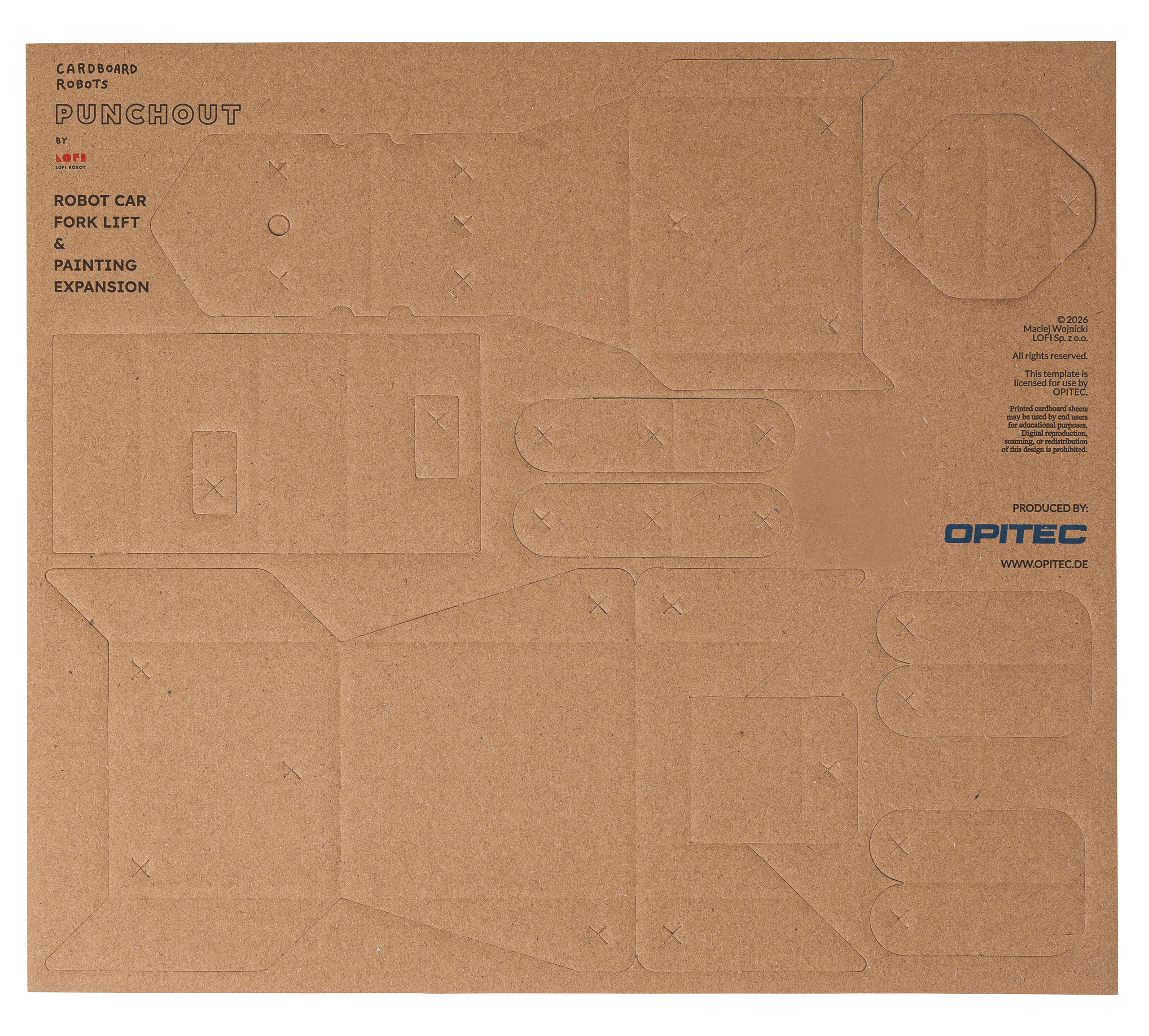

Cette extension s'appuie sur le Cardboard Robot Car n° 676076. Les pièces en carton prédécoupées s'enlèvent facilement, se plient et s'assemblent à l'aide de vis – sans découpe ni collage.
Associée à un servomoteur à 180°, la Robot Car bénéficie d’une fonction de mouvement supplémentaire. En mode chariot élévateur, le mécanisme de levage peut être commandé ; en mode robot de dessin, des séquences de mouvements programmées permettent de créer sans cesse de nouveaux dessins. On voit ainsi immédiatement comment la programmation déclenche et modifie un mouvement mécanique.

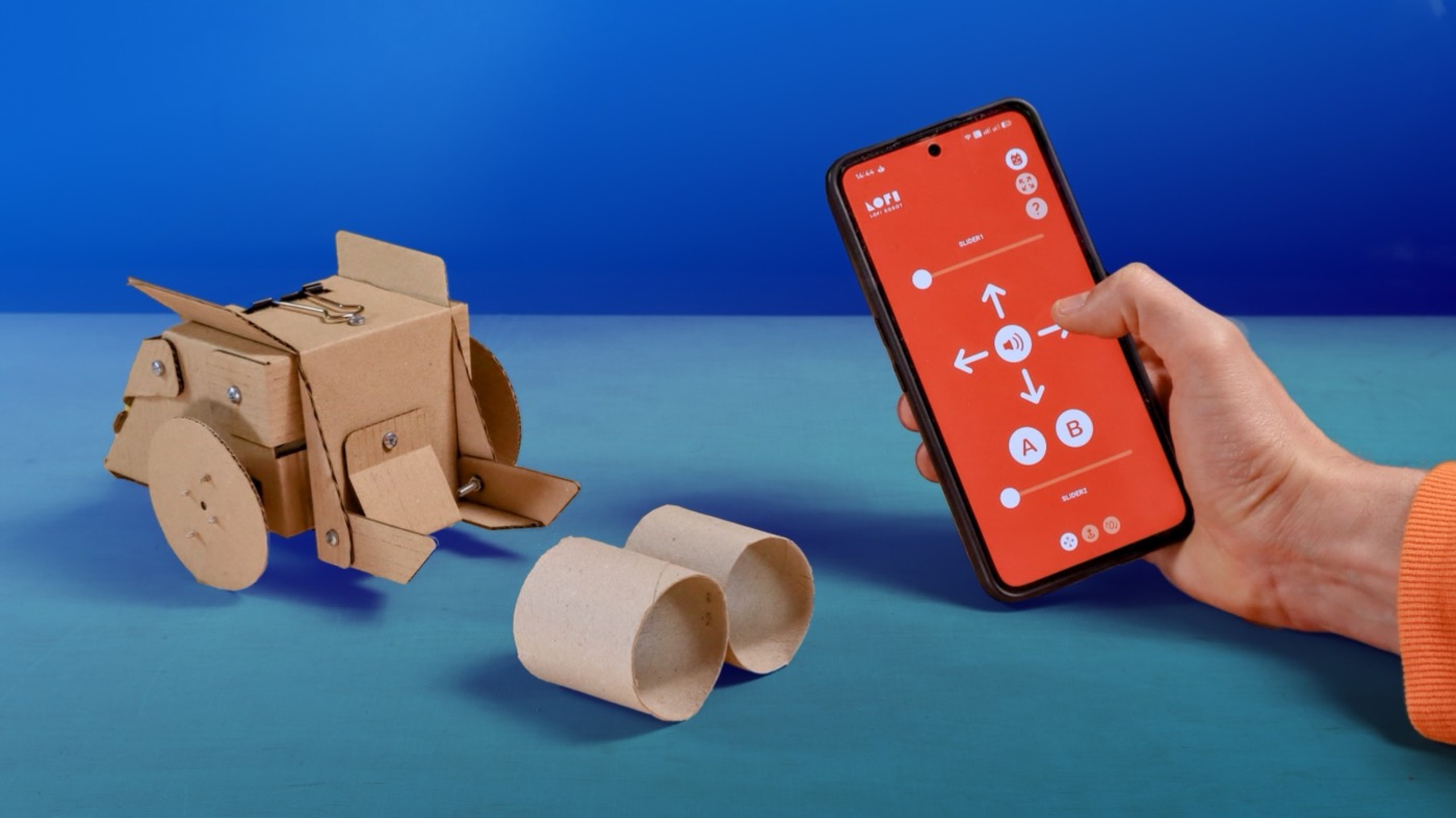

Pour le pilotage, il est par exemple possible d’utiliser l’application gratuite LOFI Control. LOFI met également à disposition sous forme numérique des vidéos de montage, des exemples de programmation, des idées d’activités pédagogiques et des défis plus avancés.
https://punchout.lofirobot.com/templates/robot-car-extension/
Les principaux avantages :
- Deux nouveaux projets de robotique : la « Robot Car » existante peut être transformée en chariot élévateur ou en robot peintre.
- Comprendre la mécanique de manière pratique : un servomoteur supplémentaire rend visible le lien entre la programmation et le mouvement mécanique.
- Montage rapide : il suffit de détacher les pièces en carton prédécoupées, de les plier et de les visser.
- Aller plus loin dans la programmation : les commandes de contrôle et les séquences de mouvements programmées peuvent être testées directement sur le modèle.
- Réutilisation du système : le microcontrôleur et de nombreux composants déjà présents sur la Robot Car peuvent être utilisés pour de nouvelles tâches.
Pour l'enseignement :
Recommandé : à partir de la 5e, en s’appuyant sur la Robot Car
Temps de montage de l’extension : environ 40 minutes
Domaines d'apprentissage : robotique, électronique, STEM et technologie
Compétences visées : compréhension technique, compétences en planification et en résolution de problèmes, programmation et commande
Cette extension est particulièrement adaptée comme projet d'approfondissement après le « Robot Car ». Les élèves peuvent étudier comment un servomoteur supplémentaire commande des fonctions mécaniques et comment des modifications apportées au programme influencent le comportement du modèle. Du pilotage manuel du chariot élévateur aux schémas de mouvement programmés du robot peintre, le niveau de difficulté peut être facilement adapté.
Voici ce dont vous avez besoin pour réaliser une « Robot Car » complète avec cette extension :
Matériel de base pour les deux variantes de microcontrôleurs
Référence | Article | Quantité nécessaire par projet | Remarque |
Modèle de robot en carton « Robot Car » prédécoupé | 1 | Modèle principal | |
Vis à tête bombée M3 × 12 PH | 15 / 14 pièces | 15 pour le robot de peinture, 14 pour le chariot élévateur | |
Écrou M3 | 15 / 14 pièces | 15 pour le robot peintre, 14 pour le chariot élévateur | |
Vis à tôle à tête bombée et empreinte cruciforme 2,2 × 6,5 mm | 8 pièces | Fixation de roue | |
Agrafes multi-usages / agrafes repliables 32 mm | 3 pièces | Fixation de servomoteur | |
Boule en bois avec alésage, Ø 40 mm | 1 pièce | – | |
Tige ronde en hêtre Ø 3 × 500 mm | env. 85 mm | Une tige suffit pour environ 5 véhicules | |
Tournevis cruciforme PH 0 | 1 pièce | Outil pour le montage |
Version avec Calliope mini V3
Référence | Article | Quantité requise | Remarque |
Calliope mini V3 | 1 pièce | Microcontrôleur | |
Carte servo Calliope mini V3 | 1 pièce | Comprend 2 servomoteurs à 180° et 2 servomoteurs à 360° | |
Élastique 50 × 3 mm | 2 pièces | Calliope et bloc-batterie | |
Pile AAA | 4 pièces | Alimentation |
Version avec BBC micro
Référence | Article | Quantité requise | Remarque |
BBC micro Go | 1 pièce | Microcontrôleur | |
Bague ELECFREAKS V2 | 1 pièce | Carte d'extension | |
Servomoteur numérique continu à 360° FS90R | 2 pièces | Entraînement de déplacement | |
Servomoteur 180° FT90B | 1 pièce | Fonction d'extension | |
Bande élastique 50 × 3 mm | 1 pièce | Fixation | |
Pile AAA | 3 pièces | Alimentation |
Roues alternatives : 2 × réf. 218863
Remarque : si vous disposez déjà d'une Robot Car en état de marche, de nombreux composants existants peuvent être réutilisés. Sinon, le modèle principal, extension comprise, est disponible sous forme de kit de modèles n° 676102.
Fiche technique
| Dimensions: | 29 cm x 29 cm |
|---|---|
| Domaine d'apprentissage: | Makerspace |
| Domaine de compétence: | Connaissances techniques |
| Marque: | LOFI Cardboard Robots |
| Matériel: | Carton |
| Niveau scolaire: | 5e année |
| Réalisation: | Extension |
| Temps de travail: | 1-2 |
| Travaux nécessaires avec: | Schraubendreher |
| Type de modèle: | Véhicule |
| Type de produit: | Modèles |
| Âge: | 10+ |
