Kapstokhaken maken van acrylglas

Een functioneel ontwerpproject voor technologielessen

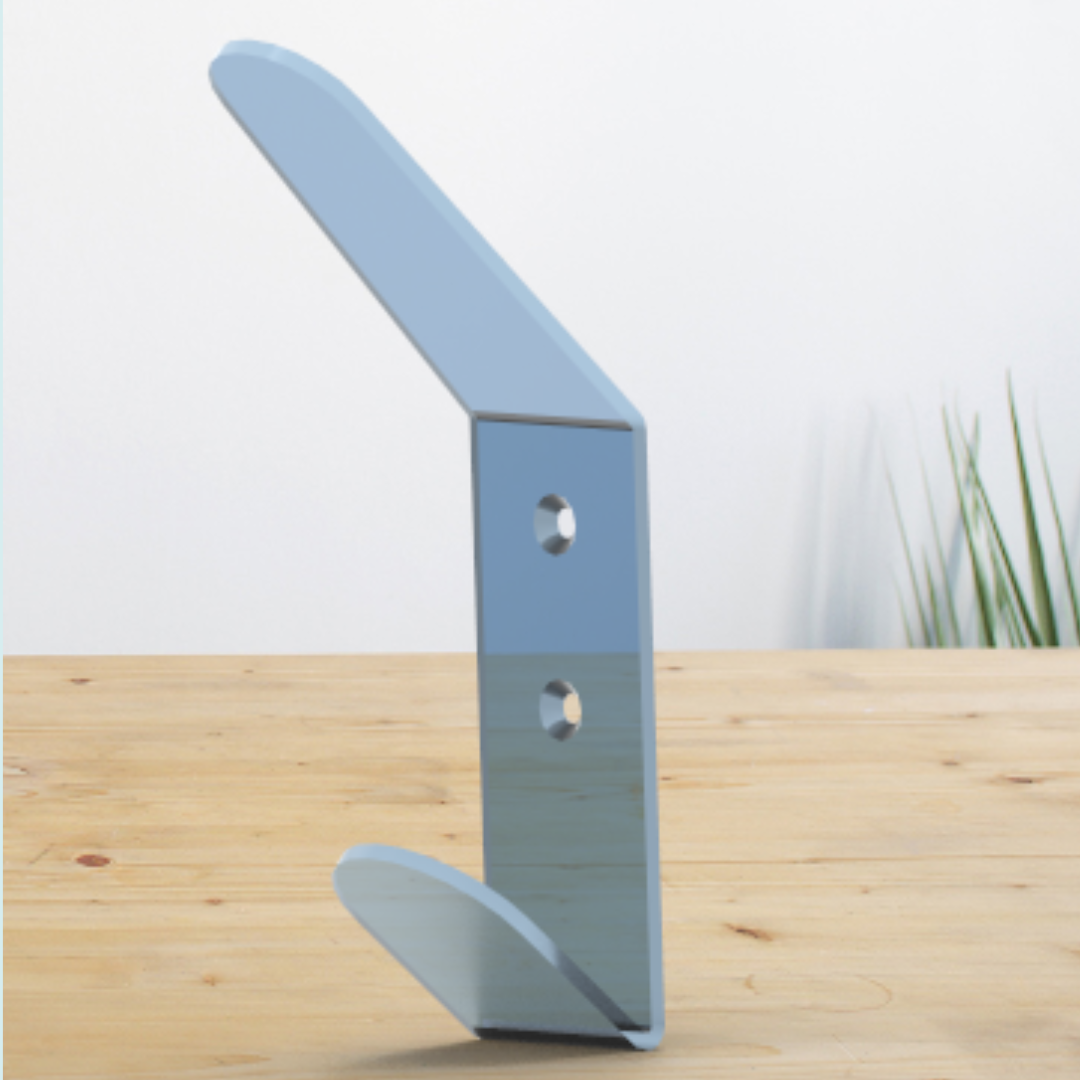

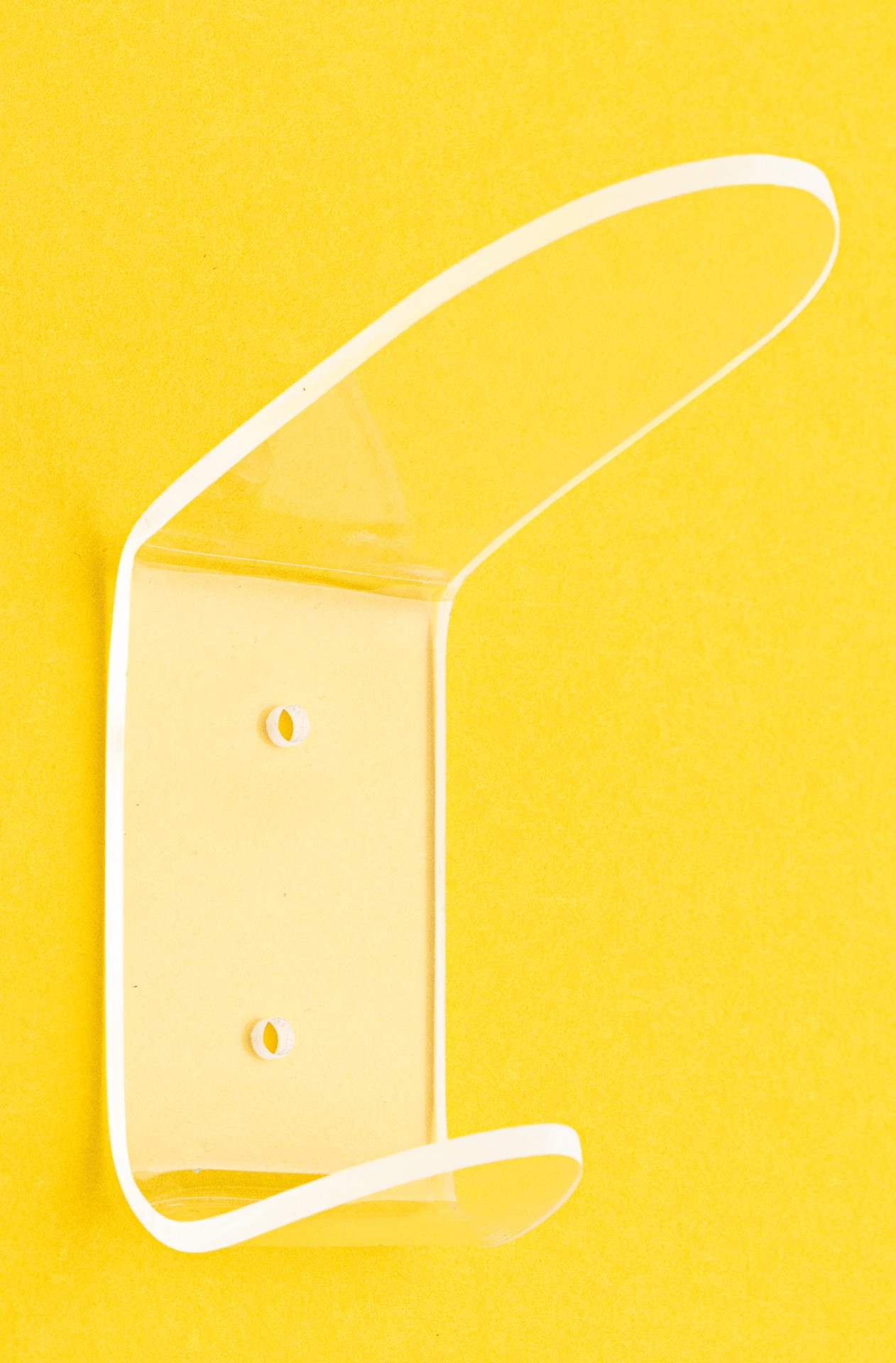

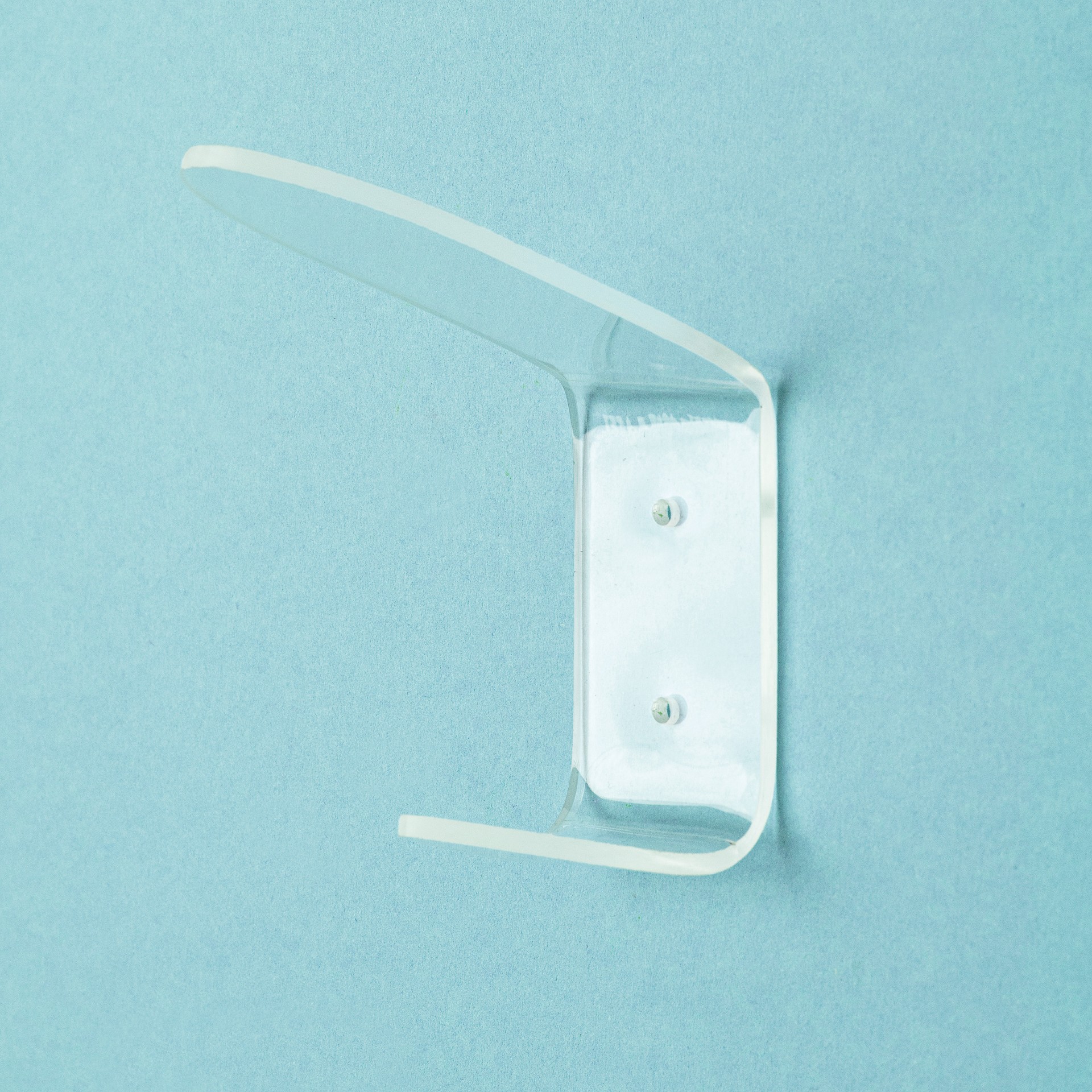

In dit project ontwikkelen leerlingen een stevige kapstokhaak van acrylglas - een combinatie van kunststoftechnologie en productontwerp. Op basis van een technische tekening brengen ze afmetingen over en boren ze gaten in het materiaal, zagen ze de vorm uit en bewerken ze de randen. Het acrylglas wordt vervolgens verhit en gevormd langs gedefinieerde buigranden. Het spannende is: Hoewel het productieproces hetzelfde blijft, kunnen de vorm en het ontwerp worden aangepast. Dit resulteert in verschillende versies van een alledaags voorwerp - en misschien wel de nieuwe favoriete haak voor je eigen jas.

Geschikt voor:

vanaf groep 8

vanaf 14 jaar

Handvaardigheid & Technologie

Tijdsbestek:

2-4 lessen

Leergebied:

Kunststofverwerking
Thermovormen van kunststoffen
Technisch tekenen
Productontwerp en -constructie

Differentiatie:

Gevorderde leerlingen kunnen hun eigen haakvormen of aangepaste buighoeken ontwikkelen en zo het ontwerp en de functie specifiek beïnvloeden.

Meer informatie

Instructies voor jashaken

PDF - 1,3 MB

Gratis download

Wat wordt er onderwezen?

De volgende competentiegebieden worden met dit model bijzonder versterkt:

Expertise

vertrouwd raken met de eigenschappen van thermoplasten
basistechnieken voor het verwerken van kunststoffen toepassen
technische tekeningen overbrengen op werkstukken

Creativiteit

Ontwikkel je eigen ontwerpvarianten voor kapstokhaken
Ontwerp de vorm en functie van een alledaags voorwerp
individuele oplossingen vinden binnen gegeven materiaalgrenzen

Motorische vaardigheden

Nauwkeurig zagen en bewerken van acrylglas
Zuiver boren van kunststof
Gecontroleerd verwarmen en buigen van het materiaal

Dit is nodig:

Materiaal:

876573 Acrylglas stroken 40 x 500 x 3 mm

(voldoende voor 2 jashaakwerkstukken)

Ook nuttig:

Folie potlood
Nat schuurpapier
Polijstschijf
Polijstpasta
Schroefklemmen
Figuurzaagtafel

Gereedschap:

Snijder
Vijl
Schraper
Figuurzaag
Heteluchtpistool
Thermovorm 580
Plastic buiggereedschap

Lesverloop:

Om te beginnen maken de leerlingen zich vertrouwd met het materiaal acrylglas en zijn eigenschappen als thermoplast. Vervolgens gebruiken ze de technische tekening om de afmetingen en boorpunten over te brengen op het materiaal. Dit maakt duidelijk hoe technische tekeningen als basis dienen voor de vervaardiging van producten. Voordat er aan het echte werkstuk wordt gewerkt, kan de vorm van de jashaak eerst worden getest met karton of stevig papier. Zo kun je snel herkennen welke buiging zinvol is en hoe vorm en functie elkaar beïnvloeden. Deze eenvoudige voorbereidende oefening helpt de leerlingen om het latere werkstuk beter te plannen.

In de volgende stap wordt het werkstuk uitgezaagd met de figuurzaag. De randen worden zorgvuldig afgewerkt met een vijl, schraper en schuurpapier en vervolgens gepolijst. Na het boren van de bevestigingsgaten volgt de centrale stap van het project: het buigen van het acrylglas. Door gecontroleerde verhitting wordt het materiaal zacht en kan het langs de beoogde buigranden worden gevormd. Hierdoor kunnen de leerlingen direct ervaren hoe thermoplasten kunnen worden gevormd onder invloed van warmte.

Tot slot vergelijken de leerlingen hun resultaten en testen ze de functie van de kapstokhaken, waarbij ze zich snel realiseren hoe sterk de vorm en de gekozen buighoeken de stabiliteit en bruikbaarheid van het werkstuk beïnvloeden.

Tip: Demonstreer buigen

Een korte demonstratie van de leerkracht helpt om het juiste moment voor het buigen aan te geven. Zo kunnen de leerlingen zien wanneer acrylglas voldoende verhit en vormbaar is.

Maak jashaken - zo werkt het:

De acrylstrip voorbereiden
Snijd de acrylstrook doormidden en markeer de snijrand. Het materiaal kan worden gesneden door te kerven of met een figuurzaag. Gebruik bij het zagen fijne zaagbladen en werk met weinig druk.
Afmetingen overbrengen
Breng de contour van de jashaak en de boorpunten over op het materiaal met een foliepen.
Zaag het werkstuk uit
Zaag de jashaak uit met de figuurzaag. Zorg ervoor dat het werkstuk goed vastzit en gelijkmatig wordt gezaagd.
De randen afwerken
Maak de randen eerst glad met een vijl en werk dan af met schuurpapier. Werk van grove naar fijne korrel. Tot slot kunnen de randen worden gladgemaakt met een polijstschijf.
De gaten boren
Boor de bevestigingsgaten zorgvuldig en verzink ze lichtjes indien nodig.
Acrylglas buigen
Verwijder de beschermfolie en verwarm het materiaal voorzichtig. Buig vervolgens in de gewenste vorm langs de bedoelde buigranden.

Differentiatie:

Ontwikkel je eigen ontwerp:

Voor gevorderde groepen kan het project bewust opener worden gemaakt. In plaats van uitsluitend volgens de gegeven technische tekening te werken, ontwikkelen de leerlingen hun eigen variaties van de jashaak.

In een voorbereidende planningsfase maken ze eerst schetsen en bekijken ze hoe de vorm, buighoek en afstand tot de muur ontworpen kunnen worden. Ze bespreken welke vorm zinvol is voor de functie en hoe stabiliteit, ontwerp en materiaaleigenschappen op elkaar inwerken. Op basis hiervan maken ze hun eigen eenvoudige technische schets of een plan voor het werkstuk.

De geplande vorm kan dan worden getest met karton of papier. Zo kunnen de leerlingen al in een vroeg stadium herkennen of hun ontwerp werkt en of er aanpassingen nodig zijn. Deze open werkmethode breidt het project uit met een constructieve ontwerpfase en bevordert extra vaardigheden: Leerlingen nemen hun eigen ontwerpbeslissingen, plannen zelfstandig werkstappen en denken na over de functie van hun constructie. Tegelijkertijd wordt creatief probleemoplossend denken aangemoedigd, omdat de vorm, buighoek en materiaalgedrag voortdurend op elkaar moeten worden afgestemd.

Dit verandert het oorspronkelijke werkstukproject in een klein ontwerp- en constructieproject dat zich richt op individuele oplossingen.
