Kit OPITEC per orologio personalizzato "Materialmix"
Tre materiali: alluminio, compensato e vetro acrilico
Struttura multistrato con distanziatori in ottone
Compreso movimento al quarzo, lancette e materiale di fissaggio
Esercitarsi nel taglio con la sega, nella foratura, nella limatura e nel montaggio di precisione
Tre materiali, un design moderno! Alluminio, compensato e vetro acrilico trasparente conferiscono a questo orologio da ...
Maggiori informazioni sul prodotto
CHF 13.50
Tempi di consegna: 3–5 giorni lavorativi
107414
Kit OPITEC per orologio personalizzato "Materialmix"
Costruire da soli un orologio di design: tre materiali, tante tecniche
Tre materiali, un design moderno! Alluminio, compensato e vetro acrilico trasparente conferiscono a questo orologio da pavimento il suo aspetto particolare. Durante le operazioni di taglio, foratura, limatura e assemblaggio, gli allievi scoprono le differenze nella lavorazione dei materiali e uniscono la precisione artigianale al design funzionale.
Questo orologio da pavimento è composto da diversi elementi triangolari, realizzati secondo le dime utilizzando i tre materiali. La combinazione tra la superficie metallica, la struttura naturale del legno e il vetro acrilico trasparente crea contrasti interessanti.
In primo luogo, le forme e le posizioni dei fori vengono trasferite con l’ausilio delle dime originali. Successivamente, i singoli pezzi vengono segati e rifiniti con cura. In particolare, il taglio della lamiera di alluminio con una lama da metallo adeguata e la lavorazione della lastra di vetro acrilico, più delicata, richiedono una guida accurata dell’utensile. I bordi di taglio vengono sbavati o levigati.
Il compensato costituisce il livello centrale con il quadrante. I fori di diverse dimensioni definiscono gli indici delle ore. Il movimento al quarzo contenuto al suo interno viene fissato sul retro e dotato di lancette delle ore, dei minuti e dei secondi.
Una particolarità è rappresentata dalla struttura multistrato: tre lunghe viti a testa cilindrica uniscono tra loro i singoli elementi. Nove boccole in ottone fungono da distanziatori e assicurano che i materiali siano disposti con spazi visibili tra loro. Il tutto è completato da tre dadi a cappello.
I diversi materiali e i collegamenti accuratamente coordinati conferiscono all’orologio finito la sua forma caratteristica. Allo stesso tempo, diventa chiaro come la foratura accurata, la lavorazione su misura e il montaggio preciso influenzino la stabilità e il funzionamento.
Per il funzionamento è necessaria una batteria Mignon (AA) da 1,5 V, non inclusa nella confezione.
Le istruzioni di montaggio gratuite in formato PDF, corredate di immagini e delle dime originali, sono disponibilinella scheda «Download e istruzioni ».

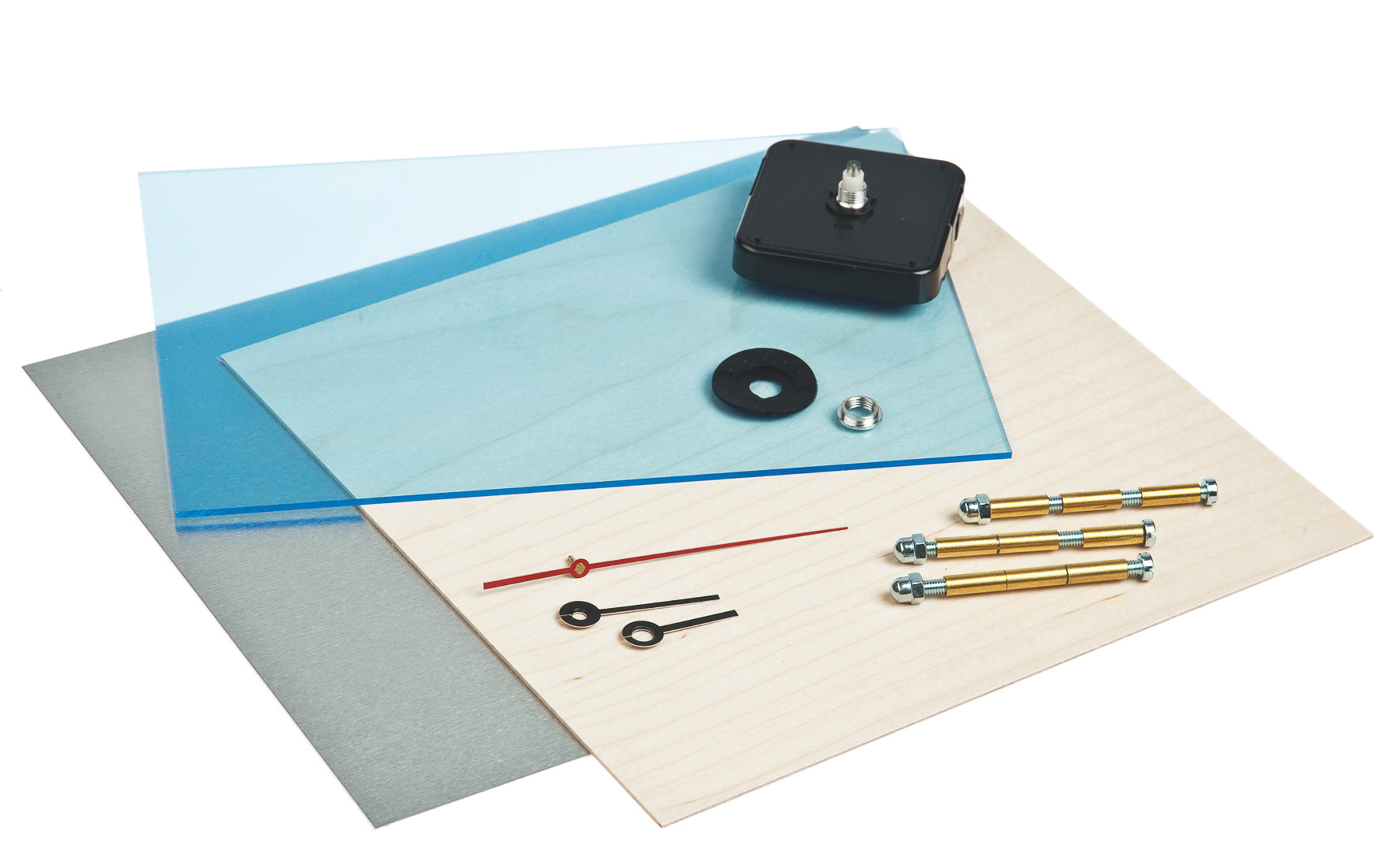

Contenuto della confezione
Contenuto: materiale per 1 orologio da tavolo di design
1 lamiera di alluminio, 250 x 200 x 1 mm – elementi della cassa
1 pannello in compensato, 210 x 210 x 1,5 mm – struttura e quadrante
1 lastra in vetro acrilico, 210 x 150 x 2 mm – elemento trasparente della cassa
1 movimento al quarzo con accessori, 55 x 55 x 15 mm – meccanismo
1 lancetta dei minuti, 35 mm
1 lancetta delle ore, 25 mm
1 lancetta dei secondi, 70 mm
3 viti a testa cilindrica, M4 x 60 mm – collegamento degli elementi della cassa
3 dadi a cappello, M4 – Fissaggio
9 bussole in ottone, Ø 5 x 0,5 x 15 mm – distanziatori
- 1 schema di montaggio
Non inclusi: 1 batteria Mignon (AA), 1,5 V, ad es.: n. 206901
Attrezzi aggiuntivi necessari
Seghetto con lama per metallo, sega PUK, trapano (Ø 3, 4, 5 e 10 mm), lima da officina, carta abrasiva, matita, righello, chiave inglese e cacciavite a taglio.
Per le sagome: forbici, nastro adesivo e colla universale.
Per segare e forare in sicurezza, si consiglia di utilizzare dispositivi di fissaggio adeguati e occhiali protettivi.
I vantaggi principali
Conoscere tre materiali: è possibile confrontare la lamiera di alluminio, il compensato e il vetro acrilico in termini di proprietà e possibilità di lavorazione.
Esercitarsi a lavorare con precisione: fori di diverse dimensioni, tagli puliti con la sega e una accurata sbavatura favoriscono una guida controllata dell’utensile.
Comprendere le costruzioni: l’assemblaggio con viti e distanziatori in ottone illustra come più strati di materiale possano essere uniti in un’unità stabile.
Unire tecnica e design: gli studenti realizzano un oggetto d’uso quotidiano funzionante e comprendono la relazione tra materiale, costruzione e progettazione.
Utilizzabile in modo interdisciplinare: nelle lezioni di matematica si possono studiare le forme geometriche, la divisione del cerchio e gli angoli. Nelle lezioni di arte, l’effetto dei materiali come il legno, il metallo e il vetro acrilico offre un’introduzione al design moderno dei prodotti.
Per la scuola e l’insegnamento
Livello scolastico: a partire dalla classe 7
Età: a partire dai 12 anni
Tempo di lavoro: 4–6 ore di lezione
Area disciplinare: Lavori manuali e tecnologia – Lavorazione del legno, del metallo e della plastica
Competenze:
Lavorazione dei materiali e utilizzo degli utensili
Comprensione tecnica e verifica del funzionamento
Progettazione, costruzione e realizzazione
Suggerimento didattico: confronto tra tre materiali
In che modo il legno, il metallo e il vetro acrilico si lasciano lavorare in modo diverso?
Prima di iniziare la realizzazione, gli studenti esaminano i tre materiali e ne confrontano le proprietà: quale materiale è particolarmente facile da segare? Dove si formano spigoli vivi? Come cambia la guida dell’utensile quando si cambia materiale?
Le osservazioni vengono riportate in una semplice tabella comparativa e valutate al termine del lavoro pratico.
Suggerimento per la preparazione: per la combinazione di materiali, si consiglia di lavorare su postazioni di taglio separate con lame adeguate. Soprattutto durante la foratura e il taglio dell’alluminio e del vetro acrilico, è necessario prestare attenzione al serraggio sicuro e alla corretta guida dell’utensile. Un controllo funzionale finale verifica il corretto fissaggio dei componenti e la libera mobilità delle lancette dell’orologio.
Scheda tecnica
| Antriebsart: | Batteriebetriebenes Quarzwerk |
|---|---|
| Area di apprendimento: | Artigianato e tecnologia |
| Area di competenza: | Competenza nell'uso di materiali e strumenti |
| Caratteristiche del prodotto: | Con meccanismo a orologeria |
| Dimensioni: | ca. 230 x 50 x 200 mm |
| Dimensioni confezione: | 1 Stk |
| Età: | 12+ |
| Lavoro richiesto con: | Chiave inglese, Lima, Matita, Punte, Righello/Squadra, Sega |
| Livello scolastico: | 7a classe |
| Marca: | OPITEC |
| Materiale: | Alluminio, Legno, Vetro acrilico |
| Orario di lavoro: | 4-6 |
| Tecnica di lavorazione: | Foratura, Lime, Misurare/misurare, Montaggio, Sbavatura, Seghe, Tracciare |
| Tipo di batteria: | AA (Mignon) - nicht enthalten |
| Tipo di modello: | Orologio |
| GTIN/EAN: | 4015367107411 |
